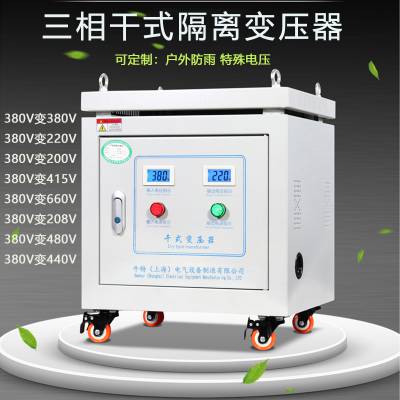

生产的SG干式变压器是一种变压器，容量为30~2500KVA，电压为35KV以下。常见电压有输入三相440V 660V 380V 400V转三相440V 400V 380V 660V等，

380v转220v三相隔离变压器适用范围SG系列三相变压器,适用于交流50～60Hz，额定容量3KVA-800KVA,输入电压不超过1000V的电路中，作为各类机床、机械设备等一般电器的控制电源、局部照明及指示电源、也可作为小型动力电源用。

特点：

1、阻燃性能好线圈所采用的玻璃纤维和树脂等绝缘材料，具有难燃自熄的特点，也不会因受热而产生有毒气体。

2、局部放电量小，因为在真空状态下浇注，高低压线圈内无气泡，无空隙，具有可靠的绝缘性能，局放量不超过5pc。

3、防潮性能好，不吸尘，不怕腐蚀性气体的侵蚀，经过防锈腐蚀处理的铁芯，夹件等与线圈一样，适应在恶劣环境下运行，特别是在热潮的环境中运行。

4、机械强度高，热稳定性好，固化后形成坚硬的圆筒形线圈，由于其绝缘材料的优组合，与铜导体基本一致的热膨胀系数，具有明的抗冲击性和抗裂性。

5、绝缘性能好，耐雷电冲击水平高，承受突发短路能力强。

6、过载能力强，由于散热性能好，短路过载能力强。

7、损耗低，体积小，重量轻，可省安装空间，把安装运行成本降至***。

8、经济性能好，无火灾、爆炸，可安装在负荷中心，充分靠近电点，节省昂贵的低压设施费用。节省电源盒电费开支。由于没有变压器油，安装时免于考虑排油、集油、防火等设施。免维护，可节约大量材料和维护费用。

结构：

1、线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。

2、高压绕组首末端及中间分接抽头采用铜螺母预埋结构，刚性好，便于调档，美观整齐。

3、铁芯采用晶粒取向冷轧硅钢片叠制，45° 全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。

4、铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于恒定压紧状态，以降低噪音。

5、变压器按自冷设计，整体浇注的高（低）压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置（冷却风机），采用强迫风冷装置后，多可提高额定输出容量50% （500kVA 及以下40% ）。

6、配有BWDK 系列温控器，在低压线圈顶部的预埋孔内放置铂电阻（Pt100 ）。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

技术参数

防潮方式：开放式

绕组数目：三绕组

铁心结构：心式

冷却形式：干式、可带外壳风冷

铁心形状：E型

电源相数：三相

频率特性：低频

额定功率：SG-100VA SG-160VA SG-250VA SG-300VA SG-500VA SG-750VA SG-1000VA SG-1500VA SG-2000VA SG-2500VA SG-3000VA SG-3500VA SG-4000VA SG-4500VA SG-5000VA SG-6000VA SG-7000VA SG-8000VA SG-10KVA SG-12KVA SG-15KVA SG-20KVA SG-25KVA SG-30KVA SG-35KVA SG-40KVA SG-50KVA SG-80KVA SG-100KVA

SG-150KVA SG-200KVA SG-250KVA SG-300KVA SG-500KVA

效 率(η)：***

电 压 比：380V/220V 200V

外形结构：立式

冷却方式：自然冷式

应用范围：电力、数控机床、进口设备等等三相380V转220V 200V

变压器一般都需配装温控器,通过埋设在三相低压线圈中德三支铂电阻，动态反映线圈的温度变化，可实现故障报警，超温跳闸，声光报警，三相温度巡回检测等。如果配装有风冷装置，还可以根据温度变化情况，设定温度值，对冷却风机的启停及风机故障等进行控制盒保护。温控器可通过远传电缆与控制室联接。

输入电压440V 460V 380V 220V转440V 380V 220V 200V 110V等都可根据客户要求精心设置定制，温州同迈电气有限公司***生产各种变压器，BK控制器变压器、JBK3机床变压器、JBK5机床控制变压器、SG、SBK、BS三相隔离干式伺服变压器、DN水冷变压器、DBK低压加热变压器、GBK高压变压器、SGS三相高压变压器、DSG三相大电流加热变压器、ZSG三相整流器、BKZ单相整流变压器、KSG矿用变压器、S/D三相变单相斯考特隔离 干式变压器、QZB自偶变压器、三相电力变压器等等只要是变压器，我们都有做，

SG-150KVA SG-200KVA SG-250KVA SG-300KVA SG-500KVA

3、电压：35KV以下

4、分接范围：±5%，±2*2.5%，±4*2.5%

5、调压方式：无励磁调压或有载调压

6、相数：三相或单相

7、频率：50HZ或60HZ

8、联合组标号：Yyn0，Dyn11或其他

9、短路阻抗：标准阻抗

10、绝缘耐热等级：F级，H级

11、温度：100K（F级） 125K(H级)

12、温度：155℃（F级）180℃（H级）

13、冷却方式：自冷（AN）或风冷（AF）

14、防护等级：IP00、IP20（内户），IP23（户外）
